자동차 공급망 통찰력 : EVS의 전기 시스템을위한 패스너 선택 안내서-Zhejiang Zhongrui Auto Parts Co., Ltd.

이 기사는 EVS의 전기 시스템의 중요한 패스너에 중점을 두어 기능 요구 사항에 대한 심층 분석을 제공하고 엔지니어를 돕기위한 특정 선택 지침을 제공합니다.

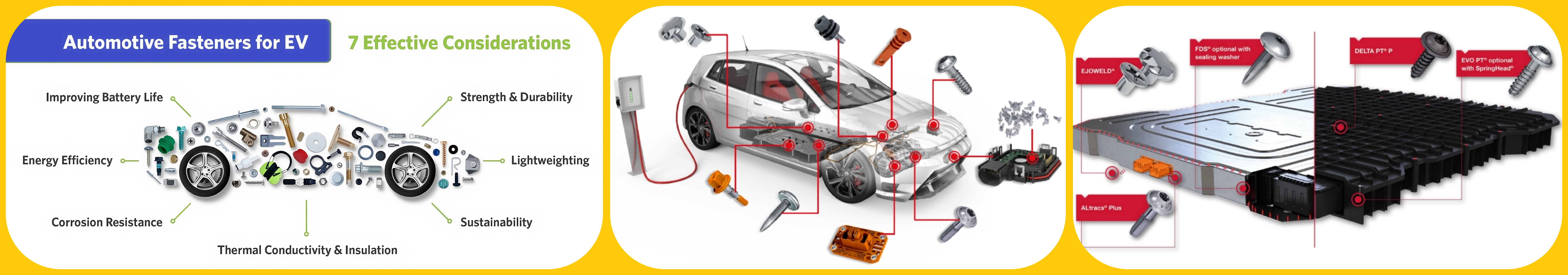

주요 영역에서 패스너의 기능 분석

배터리 팩 고정 패스너 : EV의 핵심 에너지 구성 요소로서 배터리 팩은 차량 작동 중 진동, 충격 및 잠재적 충돌을 견딜 수 있도록 안전하고 안정적으로 고정되어야합니다. 패스너는 모든 작동 조건에서 배터리 팩의 안전을 보장하기 위해 매우 높은 강도, 우수한 피로 저항 및 우수한 부식 보호를 가져야합니다.

모터/전자 드라이브 시스템 장착 패스너 : 모터 및 전자 드라이브 시스템은 차량의 전원이며 장착 패스너는 모터 작동 중에 생성 된 토크 및 진동을 견딜 수있어서 안정적인 전력 출력을 보장해야합니다. 고강도와 안정적인 방지 성능은 이러한 패스너의 중요한 요구 사항입니다.

전자 제어 장치 (ECU) 고정 패스너 : ECU는 다양한 차량 기능을 제어하는 EV의 "뇌"입니다. 고정 패스너는 진동 및 충격 환경에서 ECU의 안정적인 작동을 보장해야합니다. 좋은 진동 저항과 신뢰할 수있는 연결이 중요합니다. 또한 일부 ECU는 전자기 간섭에 민감 할 수 있으며, 패스너의 전자기 호환성을 고려해야합니다.

고전압 배선 하네스 연결 패스너 : 고전압 배선 하네스는 EV의 전력 전송에 중요합니다. 연결 패스너는 하네스 연결의 신뢰성과 안전성을 보장하여 단락 또는 느슨한 접점이 열악하지 않아야합니다. 안정적인 잠금 성능과 우수한 전도도 (일부 접지 연결의 경우)가 핵심입니다.

충전 포트 고정 패스너 : 충전 포트는 EV와 외부 전원 사이의 인터페이스입니다. 고정 패스너는 빈번한 막힘 및 플러그 작업을 자주 플러그 작업으로 인한 응력을 견딜 수 있어야하며 포트의 안정성을 보장해야합니다. 적절한 강도와 내마모성은 고려해야 할 요소입니다.

주요 EV 시스템에 대한 특정 패스너 선택 지침

배터리 팩 고정 : 우수한 부식 저항을 위해 Dacromet 또는 Zinc-Nickel 합금 코팅과 함께 고강도 합금 강 스틸 볼트 (10.9 이상)를 사용하는 것이 좋습니다. 또한, 차량 충돌이 발생할 때 배터리 팩이 분리되지 않도록 방지 코팅 방지 코팅이 장착 된 고출성 잠금 너트 또는 볼트를 사용해야합니다.

모터/전자 드라이브 시스템 장착 : 고강도 합금 강철 볼트 (10.9 등급)를 선택하고 모터 작동 중에 생성 된 토크 및 진동을 견딜 수 있도록 효과적인 방지 방지 측정 (예 : 잠금 너트 또는 스레드 잠금 접착제)을 구현합니다.

전자 제어 장치 (ECU) 고정 : 진동 저항이 우수한 나사 또는 볼트를 선택하고 탄성 세척기 또는 방향 방향 스레드가있는 제품을 사용하는 것을 고려하십시오. 전자기 호환성 요구 사항이있는 ECU의 경우 비전 도성 패스너 또는 특정 차폐 특성을 가진 패스너를 선택하십시오.
고전압 배선 하네스 연결 : 연결 안정성을 보장하기 위해 잠금 기능이있는 나사 또는 볼트를 사용하는 것이 좋습니다. 접지 연결 지점의 경우 전기 전도성이 우수한 패스너를 선택하고 신뢰할 수있는 접촉을 보장하십시오.

충전 포트 고정 : 마모 및 내식성을 향상시키기 위해 적절한 표면 처리와 함께 중간에서 고강도 탄소강 또는 합금 강철 나사/볼트를 사용할 수 있습니다.

주요 패스너 특성 (EV 전기 시스템)

강도 등급 : 정의 : 볼트/스터드 인장 강도 (예 : 8.8, 10.9). 예 : 8.8 등급 : R M ≥ 800 MP A, R E L ≥ 640 MP a. 선택 : 고 스트레스 (배터리, 모터) : ≥10.9. 일반 : 스트레스 기반 (예 : 8.8).

재료 : 공통 : 탄소강, 합금강, 스테인리스 스틸 (304, 316). 선택 : 고강도 : 열처리 합금강. 부식 저항 : 스테인리스/처리 탄소강. 경량 : 고강도 합금을 고려하십시오.

표면 처리 : 공통 : 아연 도금, 핫 다프 아연 도금, dacromet, 인산염, 검은 색 산화물. 선택 : 일반 녹 : 아연. 높은 녹 : 뜨거운 딥/dacromet (> 500h 소금 스프레이). 심한 부식 : 스테인리스/특수 코팅. 참고 마찰.

방지 방지 : 공통 : 스프링 와셔, 잠금 너트 (나일론/금속), 잠금 와셔, 스레드 락커. 선택 : 일반적인 진동 : 스프링 와셔. Med/High Vibration (모터, 배터리) : 잠금 너트/스레드 클록 (토크 점검). 스페셜 : 기계식 와셔. 공급 업체 데이터를 참조하십시오.

치수 및 사양 : 정의 : 스레드 (직경, 피치), 길이, 헤드 등 선택 : 일치 공간/하중; 스레드 참여를 확인하십시오. 표준을 따르십시오.
예압 : 정의 : 관절 신뢰성을위한 축력 강화. 선택 : 중요성, 하중, 강도에 따라 계산하십시오. 토크 렌치를 사용하십시오. 핸드북/표준을 참조하십시오.
