자동차 고정에 대한 통찰력 : GB 5787 육각형 플랜지 볼트 (제품 등급 B) 및 글로벌 등가물 이해-Zhejiang Zhongrui Auto Parts Co., Ltd.

자동차 설계 및 제조에서는 까다로운 조건을 견딜 수있는 패스너를 선택하는 것이 가장 중요합니다. 육각형 플랜지 볼트, 특히 더 높은 정밀도 (제품 등급 B)에 지정된 볼트는 중요한 차량 구조에서 신뢰할 수있는 연결에 중요합니다. 중국의 국가 표준 GB 5787-1986 이러한 패스너를 정의합니다 : 육각형 플랜지 볼트 - 제품 등급 B. 전 세계적으로 소싱하는 자동차 전문가의 경우 ISO 및 DIN과 같은 국제 표준과의 기술 관계를 이해하는 것은 자신감있는 조달 및 잠재적 대체에 필수적입니다.

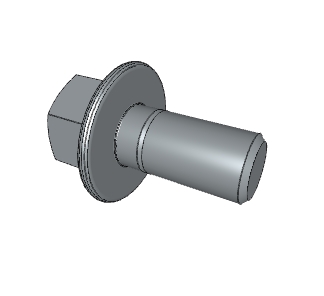

GB 5787 볼트는 무엇입니까?

GB 5787-1986은 더 높은 수준의 치수 정밀도 (제품 등급 B)로 제조 된 육각형 플랜지 볼트를 지정합니다. 자동차에서 이러한 유형의 볼트를 가치있게 만드는 주요 특성에는 다음이 포함됩니다.

통합 플랜지 : 이 넓고 원형 또는 육각형베이스는 내장 와셔 역할을하여 더 큰 베어링 표면에 클램핑 하중을 분배합니다. 이는 고정 재료에 대한 응력을 줄입니다. 특히 부드러운 재료로 만든 구성 요소 또는 대형 구멍이있는 구성 요소를 결합 할 때 특히 중요합니다.

육각형 헤드 : 표준 도구로 안전하게 그립 및 조임을 허용합니다.

제품 등급 B : C 등급에 비해 치수의 더 엄격한 공차를 나타냅니다.이 정밀도는 종종 정확한 맞춤이 필요한보다 중요한 구조적 연결에 필요합니다.

아마도 메트릭 크기 : 중국 국가 표준으로서 GB 5787 볼트는 일반적으로 메트릭 치수로 생산됩니다.

이 특징들은 GB 5787 볼트를 자동차 조립품의 강력하고 정확한 고정을위한 안정적인 옵션으로 배치합니다.

국제 표준 이해 : GB 5787 대 ISO 및 DIN

국제 표준 탐색은 글로벌 자동차 소싱의 핵심입니다. 표준 간 분석을 기반으로 GB 5787-1986의 관계는 다음과 같습니다.

ISO 4162 : 2012 (국제) : GB 5787-1986이 고려됩니다 동등한 ISO 4162 : 2012. 이것은 중요한 기술 링크입니다. "동등한"지정은이 두 표준으로 제조 된 볼트가 동일한 기본 형태, 적합 및 기능을 공유한다는 것을 의미합니다. 그들의 핵심 차원 특성, 기계적 특성 (8.8, 10.9 등과 같은 동일한 속성 클래스 등이 적용되고 공통적 인 관행)이 적용되며 의도 된 응용 프로그램이 정렬되어 대부분의 시나리오에서 기술적으로 상호 교환 할 수 있습니다.

DIN 6921 : 2013 (독일어) : GB 5787-1986은 a로 등재되어 있습니다 참조 DIN 6921 : 2013. "참조"상태는 관계 또는 유사성을 의미하지만 일반적으로 특정 차원, 재료 요구 사항, 테스트 방법 또는 기타 기술적 뉘앙스가 다를 수 있음을 나타냅니다. DIN 6921은 특히 유럽 자동차에서 육각형 플랜지 볼트에 널리 사용되는 표준이지만, 특히 GB 5787 또는 ISO 4162와 직접 상호 교환 가능성은 응용 프로그램에 필요한 특정 기술 사양을 신중하게 검증하지 않고 가정해서는 안됩니다.

제공된 데이터를 기반으로,이 특정 GB 5787 표준에 대한 ANSI, ASME, AS, BS, EN 및 JIS와 같은 다른 주요 국제 표준과의 관계는이 맥락에서 직접 등가 또는 참조로 표시되지 않습니다.

자동차 소싱 및 교체에 동등성이 중요한 이유 :

자동차 산업의 경우 공급망을 최적화하고 부품 가용성을 보장하는 것이 중요합니다. GB 5787과 ISO 4162의 동등성은 중요한 이점을 제공합니다.

향상된 소싱 유연성 : 자동차 제조업체와 그 공급 업체는 GB 5787 또는 ISO 4162를 준수하는 제조업체의 육각형 플랜지 볼트를 자신있게 공급할 수 있습니다. 이는 전 세계적으로 잠재적 공급 업체의 풀, 특히 GB 표준이 우수한 중국과 같은 주요 제조 지역에서 확장됩니다.

공급망 탄력성 향상 : 동등한 표준으로 생산하는 공급 업체에 액세스하면 지역 공급 중단 또는 용량 제한과 관련된 위험을 완화하는 능력이 향상됩니다.

비용 및 리드 타임 최적화 가능성 : 광범위한 공급 업체 옵션은 경쟁력있는 가격과 잠재적으로 더 짧은 리드 타임으로 이어질 수 있습니다.

교체에 대한 기술적 정당화 : "동등한"상태는 재료 속성 클래스 (예 : 8.8, 10.9)와 표면 마감이 응용 프로그램의 요구 사항을 충족하는 경우 대부분의 자동차 애플리케이션에서 ISO 4162 볼트 (및 그 반대로)를 직접 대체하는 GB 5787 볼트를 사용하는 기술적 기반을 제공합니다. 이것은 대체에 대한 엔지니어링 검증을 단순화합니다.

DIN 응용 프로그램 탐색 : GB 5787은 DIN 6921에 대한 "참조"일 뿐이지 만,이 관계를 이해하면 조달 전문가는 잠재적으로 유사한 제품을 식별하고 GB 5787 볼트인지 확인하기 위해 필요한 기술적 인 실사를 유발하는 데 도움이됩니다. ~할 수 있다 DIN 6921에 원래 지정된 응용 프로그램에서 대안으로 적응하거나 사용됩니다.

특정 자동차 애플리케이션 :

GB 5787 및 그 동등한 ISO 4162를 포함한 육각형 플랜지 볼트 (제품 등급 B)는 다음과 같은 강력하고 정확한 연결을 요구하는 자동차 어셈블리에서 필수적입니다.

섀시 및 프레임 연결 : 부하 분포와 정확한 적합성이 중요한 구조적 요소를 보호합니다.

서스펜션 장착 지점 : 컨트롤 암, 링크 또는 브래킷과 같은 구성 요소를 차체 나 서브 프레임에 부착하여 종종 B 등급 B 정밀도가 필요합니다.

파워 트레인 장착 : 진동 및 하중 분포가 중요한 엔진 또는 변속기 마운트 고정.

액슬 어셈블리 : 차축 또는 차동의 구성 요소.

스티어링 구성 요소 : 안전한 클램핑과 때로는 정확한 정렬이 필요한 연결.

교체 고려 사항 :

GB 5787과 ISO 4162 사이의 동등성은 강력하고 자동차 응용 프로그램에서 종종 상호 교환 적으로 사용할 수 있지만 책임있는 교체는 다음의 확인이 필요합니다.

재료 속성 클래스 : 볼트의 강도 등급 (예 : 8.8, 10.9, 12.9)이 원래 사양을 충족하거나 초과하는지 확인하십시오.

표면 마감 : 부식 저항 특성이 응용 프로그램 환경에 적합한 지 확인하십시오.

특정 응용 프로그램 요구 사항 : 안전한 구성 요소의 경우 항상 차량 제조업체의 교체 부품 및 절차에 대한 명시적인 지침을 따르십시오.

참조 표준 확인 : GB 5787이 "참조"인 표준을 위해 원래 설계된 응용 프로그램의 경우 (DIN 6921과 같은), 적합성을 확인하려면 철저한 기술 검토 및 테스트가 필요합니다.
